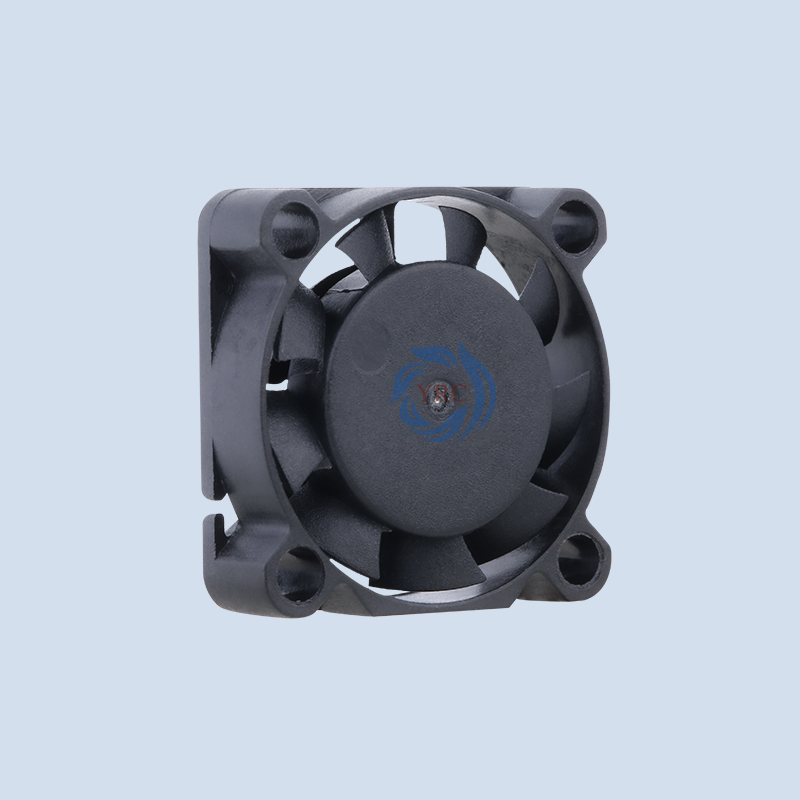

在電子設備中,直流散熱風扇作為關鍵散熱組件,其運行過程中產生的磁場可能對高頻電路造成干擾,導致信號失真、誤碼率增加甚至系統故障。通過設計優化降低這種干擾,不僅能提升設備穩定性,還能延長使用壽命。本文從硬件設計、電路布局、材料應用等維度,系統闡述優化策略。
一、電機設計優化:從源頭降低磁場輻射
繞組結構改進
電機繞組的匝數、線徑及繞制方式直接影響電磁特性。采用多股細導線并繞替代單股粗導線,可降低趨膚效應,減少高頻電磁輻射。例如,某型號直流風扇通過優化繞組參數,將諧波含量降低30%,顯著改善了電磁兼容性。
無刷電機技術
無刷電機通過電子換向替代傳統電刷,消除電弧干擾,磁場分布更均勻。對比有刷電機,其電磁輻射強度可降低50%以上,尤其適用于對磁場敏感的高頻電路場景。
屏蔽層集成
在電機外殼或定子繞組中嵌入高導磁材料屏蔽層(如坡莫合金),可吸收低頻磁場干擾。某工業設備通過在電機外殼增加0.5mm厚度的屏蔽層,將磁場泄漏量減少至0.1mT以下。
二、電路布局優化:阻斷干擾傳導路徑
隔離與分區設計
物理隔離:將風扇電源線與高頻信號線間距保持在5cm以上,避免平行走線。
功能分區:在PCB設計中,將風扇驅動電路與高頻電路布局在不同區域,減少交叉干擾。
濾波電路強化
在風扇電源輸入端添加LC濾波器或共模電感,可濾除高頻噪聲。某測試顯示,增加濾波器后,10MHz-1GHz頻段的輻射干擾降低20dBμV/m。
差分信號傳輸
風扇控制信號采用差分對傳輸,通過共模抑制比(CMRR)抑制共模干擾。某案例中,差分信號設計使誤碼率從10??降至10??。
三、材料與結構優化:構建電磁防護屏障
金屬屏蔽罩應用
在風扇外殼覆蓋鋁或銅合金屏蔽罩,并通過導電膠與設備接地端連接,形成法拉第籠效應。實驗表明,屏蔽罩可使30MHz-1GHz頻段的輻射干擾降低40dBμV/m。
磁環與鐵氧體材料
在風扇電源線及信號線上纏繞鎳鋅鐵氧體磁環,可吸收高頻磁場能量。某設備通過增加磁環,100MHz頻點的干擾峰值從3V/m降至0.5V/m。
接地系統優化
單點接地:避免接地環路,降低地電位差。
低阻抗接地:使用截面積≥2.5mm2的銅導線,確保接地電阻<0.1Ω。
四、系統級協同優化:提升整體抗擾度
風扇位置規劃
將風扇安裝于遠離高頻電路(如射頻模塊、ADC/DAC芯片)的區域,或利用設備金屬外殼作為天然屏蔽。某醫療設備通過調整風扇位置,使敏感電路區域的磁場強度降低60%。
動態調速控制
采用PWM調速時,避免開關頻率與高頻電路工作頻率諧振。例如,將風扇PWM頻率從20kHz調整至35kHz,避開20MHz-30MHz的敏感頻段。
定期維護與測試
阻抗測試:使用LCR表檢測風扇電機繞組阻抗,確保一致性。
近場探頭掃描:通過近場探頭定位干擾源,針對性?xún)?yōu)化。
五、行業案例與標準參考
案例:某5G基站通過集成屏蔽罩、濾波器及差分信號設計,使風扇對射頻模塊的干擾從-80dBm降至-110dBm,滿足3GPP標準。
標準:參考CISPR 32、IEC 61000-4-3等電磁兼容標準,確保設計合規性。
通過電機設計、電路布局、材料應用及系統協同優化,可顯著降低直流散熱風扇對高頻電路的磁場干擾。未來,隨著SiC電機驅動、AI布局優化等技術的發展,電磁兼容性設計將進一步向智能化、集成化演進。工程師需結合具體場景,綜合權衡成本與性能,實現設備穩定性與散熱效率的平衡。
